氣體流量測量 AirFlow P
功能及優點
- 即使在含塵氣流環境應用下也能獲得可靠的測量值
- 易於改裝
- 無需校準
- 以立方米為單位輸出
- 適用於各種類型的管道
- 無需文丘里管 （收縮）
- 適用於溫度高達800 °C的應用環境
應用場合
- 水泥
- 化學
- 能源
安裝

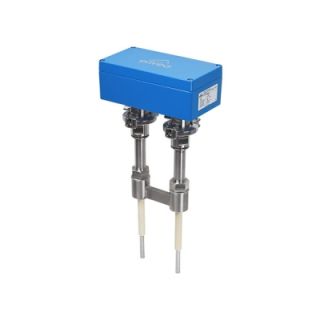

通過2個伸入管道的探桿，AirFlow P 能夠進行非常準確的速度測量。
如果管道區域存儲在處理器上，AirFlow P 系統可以提供一個以立方米/時（v x A）為單位的模擬輸出信號。
通過使用新技術，可以使用AirFlow P測量粉塵含量僅為幾毫克/立方米的清潔氣體管道中的氣體流量。
也可以將AirFlow P 用作純粹的速度測量設備，例如為了保持實際材料速度恆定。
| 技術規格 | |
|---|---|
| 測量物件 | 粉塵 |
| 技術原理 | 動態電荷法 |
| 工藝溫度標準版 | -20 … +150 °C |
| 工藝溫度高溫版 | -20 … +800 °C |
| 安裝方式 | 焊接在插座上， TriClamp |
| 物料輸送方式 | 氣力輸送 |
| 最大粉塵濃度 | 高達 20 g/m³ |
| 管徑 | 獨立的 |
| 防爆等級 | 無 |
| 輸出 | 繼電器， 模擬輸出 |
| 技術數據 | |
|---|---|
| 感測器 | |
| 電源 | 24 V DC， 由處理器供電 |
| 最小粉塵濃度 | 從 1 mg/m³起 |
| 流速測量範圍 | 1 m/s … 100 m/s |
| 工藝溫度標準版 | -20 … +150 °C |
| 工藝溫度高溫版 | -20 … +800 °C |
| 環境溫度 | -20 … +60 °C |
| 外殼材質 | 鋁 |
| 感測器探桿材質 | 不鏽鋼 |
| 保護等級 | IP65 |
| 尺寸 | 220 x 840 x 120 mm (W x H x D) |
| 重量 | 5.5 kg |
| 處理器 （DIN 卡軌） | |
| 電源 | 24 V DC ± 10 % |
| 功耗 | 20 W / 24 VA |
| 保護等級 | IP40 to EN 60 529 |
| 環境工作溫度 | -10 … +45 °C |
| 尺寸 | 23 x 90 x 118 mm (W x H x D) |
| 重量 | 約172 g |
| DIN 卡軌緊固件 | DIN 60715 TH35 |
| 接線端子 | 0.2 – 2.5 mm² [AWG 24-14] |
| 電流輸出 | 1 x 4 … 20 mA (0 … 20 mA）， 負載 < 500 Ω （Active） |
| 通訊介面 | ModBus RTU (RS 485) / USB |
| 脈衝輸出 | 開環集電極 – 最大 30 V， 20 mA |
| 繼電器輸出 | 最大額定負載： 250 V AC 最大峰值電流： 6 A 最大額定負載 230 V AC： 250 VA 最大 DC1開關電流： 3/110/220 V： 3/0.35/0.2 A 最小開關負載： 500 mW （10 V / 5 mA） |
| 數據備份 | 快閃記憶體 |
| 處理器 （液晶顯示） | |
| 電源 | 110 / 230 V AC 50 Hz （可選 24 V DC） |
| 功耗 | 20 W / 24 VA |
| 保護等級 | IP65 to EN 60 52910.91 |
| 環境工作溫度 | -10 … +45 °C |
| 尺寸 | 258 x 237 x 174 mm (W x H x D) |
| 重量 | 約 2.5 kg |
| 通訊介面 | RS 485 (ModBus RTU) / USB |
| 電纜螺旋連接器 | 3 x M20 (4.5 – 13 mm Ø) |
| 接線端子 | 0.2 – 2.5 mm² [AWG 24-14] |
| 電流輸出 | 3 x 4 … 20 mA (0 … 20 mA）， 負載 < 500 Ω （Active） |
| 脈衝輸出 | 開環集電極- 最大 30 V， 20 mA |
| 繼電器輸出 | 最大額定負載： 250 V AC 最大峰值電流： 6 A 最大額定負載 230 V AC： 250 VA 最大 DC1開關電流： 3/110/220 V： 3/0.35/0.2 A 最小開關負載： 500 mW （10 V / 5 mA） |
| 數據備份 | 快閃記憶體 |
