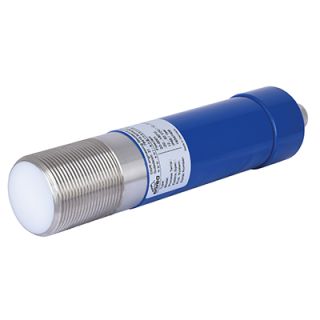

連續物料流動檢測（流動/不流動） FlowJam
商品編號：FlowJam功能及優點
- 對物料結垢不敏感
- 適用於各種管道
- 配適配器，可應用在高達220°C、20 bar的工況條件下
- 採用陶瓷適配器，可應用在高達1000°C的場合
- 緊湊（一體化）
- 開關量報警輸出
- 靈敏度可連續調節
- 可穿透非金屬管道，進行外部安裝測量
- 可以提供分體式感測器
- 檢測物料的流動和堵塞
應用場合
- 鋼鐵
- 食品
- 生物質發電
- 水泥
- 化工
- 燃煤電廠
- 噴塗
- 焚化
- 礦物質
- 木材
- 石灰廠
- 能源
- 石膏
- 發電廠
- 鑄造廠
| 技術規格 | |
|---|---|
| 測量物料 | 粉塵、粉末、固體顆粒物 |
| 技術原理 | 微波技術 |
| 工況壓力 | 高達 20bar |
| 工況溫度 | 高達 1000°C |
| 安裝方式 | 1.5英寸螺紋安裝 |
| 物料輸送方式 | 不限 |
| 可檢測流量範圍 | 不限 |
| 適用管徑範圍 | 探測範圍1.2m |
| 輸出 | 繼電器輸出 |
- 適用於各種管道
- 配適配器，可應用在高達220°C、20 bar的工況條件下
- 採用陶瓷安裝，可應用在高達1000°C的工況條件下
- 系統採用非接觸式微波測量技術，通過多普勒原理來探測固體物料的流動狀態
- 在配備過程適配器的情況下，FlowJam可以在苛嚴的環境下使用，例如在高溫高壓場合工作。
| 感測器技術參數 | |
|---|---|
| 外殼材質 | 不鏽鋼 1.4571 |
| 防護等級 | IP 65 |
| 工作溫度 | -20...+80 °C -20...+220 °C （配溫度適配器） 最大 1000 °C （配陶瓷適配器） |
| 環境溫度 | -20…+60 °C |
| 工作壓力 | 最大 1 bar 最大 20 bar （配壓力適配器） |
| 電源 | 24 V DC/AC ± 10 % |
| 繼電器輸出 | 最大額定負載： 250 V AC 最大峰值電流：6 A 最大額定負載 230 V AC： 250 VA 最大DC-1開關電流： 3/110/220 V： 3/0.35/0.2 A 最小開關負載： 500 mW （10 V/5 mA） |
| 阻尼時間 | 250 ms … 15 s （連續可調） |
| 檢測頻率 | 24.125 GHz; ± 100 MHz |
| 發射功率 | 最大 5 mW |
| 重量 | 1.0 kg |
| 尺寸 | 長：216 mm 直徑：52 mm 螺紋區長度： 30 mm 螺紋規格： G 11/2” |
| 適配器參數 | ||||
|---|---|---|---|---|
| 壓力適配器 | 溫度適配器 | 食品級適配器 | 高溫適配器 | |
| 材質 | 不鏽鋼 1.4571， 隔片： POM |
不鏽鋼 1.4571， 隔片： Tecapeek |
不鏽鋼 1.4571， 隔片：Tecapeek GF30 |
不鏽鋼 隔片：Ceramic |
| 溫度 | -20…+80 °C | 最大 +220 °C | 最大 +220 °C | 最大 1000 °C |
| 壓力 | 最大 20 bar | 最大 20 bar | 最大 20 bar | 最大 40 bar |
| 螺紋 | G 11/2 英寸 | G 11/2 英寸 | G 11/2 英寸 | G 11/2 英寸 |
| 扳手寬度 | 55 mm | 55 mm | 55 mm | 17 mm |
