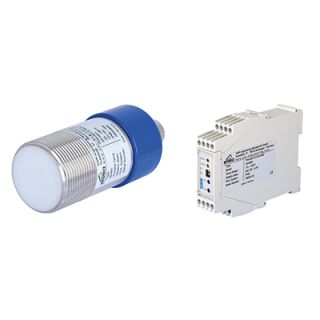

具有趨勢監測功能的連續物料流動監測儀 FlowJam S
商品編號：FlowJam S功能及優點
- 對表面結垢不敏感
- 適用於各種管徑
- 帶適配器，可用於高達 220°C 和 20 bar 的場合
- 選用陶瓷適配器，可用於高達 1000°C 的場合
- 可穿透非金屬管道進行檢測
- 緊湊型設備（帶有集成電子電路）
- 檢測物料流動狀態（流動/無流動）
應用場合
- 鋼鐵
- 食品
- 生物質
- 水泥
- 化工
- 燃煤電廠
- 噴塗
- 焚燒
- 礦物質
- 木木材
- 石灰廠
- 能源
- 石膏
- 發電廠
- 鑄造廠
| 技術規格 | |
|---|---|
| 測量物料 | 粉塵、粉末、固體顆粒物 |
| 技術原理 | 微波技術 |
| 工況壓力 | 高達 20bar |
| 工況溫度 | 高達 +1000°C |
| 安裝方式 | 1.5英寸螺紋安裝 |
| 物料輸送方式 | 不限 |
| 可檢測流量範圍 | 不限 |
| 適用管徑範圍 | 探測範圍1.2m |
| 防爆等級 | Cat. 3 |
| 輸出 | 繼電器輸出、4-20mA類比量輸出 |
- 檢測各種類型的固體物料的流動狀態
- 採用非接觸式微波測量技術，通過多普勒原理來探測固體物料的流動狀態
- 對於非金屬材質的容器壁、外殼或管道，則可以從外部進行測量
- 在配備適配器的情況下，可以在苛嚴的環境下使用，例如在高溫、高壓、防塵、防爆的場合工作
| 感測器技術參數 | |
|---|---|
| 電壓 | 12 V DC （處理器供電） |
| 功耗 | 約. 1.5 W |
| 外殼 | 不鏽鋼1.4571 |
| 防護等級 | IP 65 |
| 防爆區域 | 管道外部： Cat. 3 D 管道內部： Cat. 3 D （配配接器） |
| 工作溫度 | -20... +80 °C （標準） -20... +220 °C （帶適配器） -20...+1000 °C （帶陶瓷適配器） |
| 環境溫度 | -20…+60 °C |
| 工作壓力 | 高達 20 bar （帶適配器） |
| 探測範圍 | 0 – 2 m （根據現場工況） |
| 物料速度 | 小至 0.1 m/s |
| 探測頻率 | K-波段 24.125 GHz; ± 100 MHz |
| 發射功率 | 高達 5 mW |
| 尺寸（標準型） | 外殼： 長 107 mm / Ø 52 mm 螺紋： 長 30 mm / Ø G 11/2” |
| 尺寸（防爆型） | 外殼： 長 147 mm / Ø 60 mm 螺紋： L 15 mm / Ø G 11/2” |
| 格蘭頭 | M16 (Ø 5-10 mm) |
| 重量（標準型） | 約 560 g |
| 重量（防爆型） | 約850 g |
| 處理器技術參數 | |
|---|---|
| 電源 | 24 V DC ± 10 % |
| 功耗 | 約 3.5 W |
| 繼電器輸出 | 最大額定負載： 250 V AC 最大峰值電流： 6 A 最大額定負載 230 V AC： 250 VA 最大DC-1開關電流： 3/110/220 V： 3/0.35/0.2 A 最小開關負載： 500 mW （10 V/5 mA） |
| 類比量輸出 | 1 x 4 … 20 mA (0 … 20 mA） 可選擇： 負載 < 500 Ω （啟動） |
| 下降沿延遲時間 | 250 ms… 15 s （連續可調） |
| 重量 | 約172 g |
| 適配器參數 | ||||
|---|---|---|---|---|
| 壓力適配器 | 溫度適配器 | 食品級食品器 | 高溫適配器 | |
| 材質 | 不鏽鋼 1.4571， 隔片：POM |
不鏽鋼 1.4571， 隔片：Tecapeek |
不鏽鋼 1.4571， 隔片：Tecapeek GF30 |
不鏽鋼 隔片：陶瓷 |
| 溫度 | -20…+80 °C | 最大 +220 °C | 最大 +220 °C | 最大 1000 °C |
| 壓力 | 最大 20 bar | 最大 20 bar | 最大 20 bar | 最大 40 bar |
| 螺紋 | G 11/2 英寸 | G 11/2 英寸 | G 11/2 英寸 | G 11/2 英寸 |
| 扳手寬度 | 55 mm | 55 mm | 55 mm | 17 mm |
