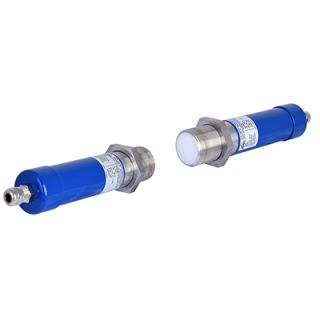

料位偵測器ProGap 2.0
商品編號：ProGap 2.0功能及優點
- 安裝簡單、簡潔
- 可靠的料位監測和限位檢測
- 可穿透非金屬管道，進行外部安裝測量
- 使用過程適配器時，溫度可高達220°C，壓力可高達20bar
- 陶瓷安裝，溫度可高達1000°C
- 對物料料結塊不敏感
- 探測範圍可高達25m（可根據要求提供更大的探測範圍）
- 緊湊型設備-無分離的電子部件
- 繼電器輸出報警信號
- 也可以提供感測器和處理器分體式設備
應用場合
- 石灰石
- 瓷磚
- 垃圾焚燒
- 水泥
- 建築材料
| 技術規格 | |
|---|---|
| 測量物料 | 粉塵，粉末及顆粒 |
| 技術原理 | 微波技術 |
| 筒倉直徑\探測範圍 | 25m |
| 工況壓力 | 高達 20bar |
| 工況溫度 | 高達 1000°C |
| 安裝方式 | 1.5英寸螺紋安裝 |
| 使用位置 | 料庫、筒倉、溜槽、管線、過渡點 |
| 輸出 | 繼電器 |
- 非接觸式測量
- 可以安裝在容器，管道，豎井或自由落體部分
- 測量範圍： 0.1 ... 25 m
- 如果容器壁，外殼或管道不是金屬，則可以從外部進行測量
- 配備過程適配器的情況下，可以在嚴苛的環境下工作，例如高溫度高壓的場合
- 使用微波技術，對感測器視窗上的任何物料堆積不敏感
| 感測器技術參數 | |
|---|---|
| 材質 | 材質： 不鏽鋼 1.4571 感測器測量面： POM |
| 防護等級 | IP 65 |
| 防爆等級 | 管道外部： 粉塵和氣體3區 管道內部： 粉塵和氣體 1區或3區 （配適配器情況下） |
| 尺寸 ProGap 2.0-BS |
外殼： 長 103 mm / Ø 52 mm 螺紋： 長 30 mm / Ø G11/2 |
| 尺寸 ProGap 2.0-BS Ex |
尺寸 ProGap 2.0-BS Ex |
| 工作溫度 | -20 ... + 80 °C -20 ...+220 °C （配適配器） 最高 1000 °C （配陶瓷適配器） |
| 環境溫度 | -20…+60 °C |
| 工作壓力 | 最高 1 bar 最高 20 bar （配適配器） |
| 探測範圍：Leveln | 0.1 … 25 m （> 25 m，根據需要） |
| 探測範圍： Flow | 0.1 … 12,5 m （> 12,5 m，根據需要） |
| 電源 | 24 V DC （由DIN卡軌處理器供電） |
| 功耗 | 約 1.8 VA |
| 電流消耗 | 最大 100 mA |
| 測量頻率 | K-波段 24.125 GHz （± 100 MHz） |
| 發射功率 | 最大 5 mW |
| 格蘭接頭 | M16 (Ø 5-10 mm) |
| 重量 ProGap 2.0-BS | 約 560 g |
| 重量 ProGap 2.0-BS Ex | 發射器： 1.1 kg 接收器： 1.1 kg |
| DIN 卡軌式處理器技術參數 | |
|---|---|
| 電源 | 24 V DC ± 10 % |
| 功耗 | 3.5 W |
| 電流消耗 | 120 mA（24 V供電情況下） |
| 繼電器輸出 | 最大額定負載： 250 V AC 最大峰值電流： 6 A 最大額定負載 230 V AC： 250 VA 最大DC-1開關電流： 3/110/220 V： 3/0.35/0.2 A 最小開關負載： 500 mW （10 V/5 mA） |
| 下降沿延遲時間 | 0.25 … 5 s （連續可調節） |
| 重量 | 約172 g |
| 防護等級 | IP 40 |
| 適配器參數 | ||||
|---|---|---|---|---|
| 壓力適配器 | 溫度適配器 | 食品級適配器 | 高溫適配器 | |
| 材質 | 不鏽鋼 1.4571， 隔片：POM |
不鏽鋼 1.4571， 隔片：Tecapeek |
不鏽鋼 1.4571， 隔片：Tecapeek GF30 |
不鏽鋼 隔片：陶瓷 |
| 溫度 | -20…+80 °C | 最高 +220 °C | 最高 +220 °C | 最高 1000 °C |
| 壓力 | 最大 20 bar | 最大 20 bar | 最大 20 bar | 最大 40 bar |
| 螺紋 | G 11/2 英寸 | G 11/2 英寸 | G 11/2 英寸 | G 11/2 英寸 |
| 扳手寬頻 | 55 mm | 55 mm | 55 mm | 17 mm |
